产品 | 新型合成”球型砂“在UHPC中的应用

发布时间：

2022-04-15


新型合成”球型砂“在UHPC中的应用


一、超高性能混凝土简介
    超高性能混凝土（简称 UHPC）是指抗压强度在 150MPa 以上，并具有超高韧性、超长 耐久性的水泥基复合材料的统称，包含超高性能纤维增强混凝土（UHPFRC）、活性粉状混凝土（RPC）、超高性能纤维增强水泥基复合材料（UHPFRCC）等。

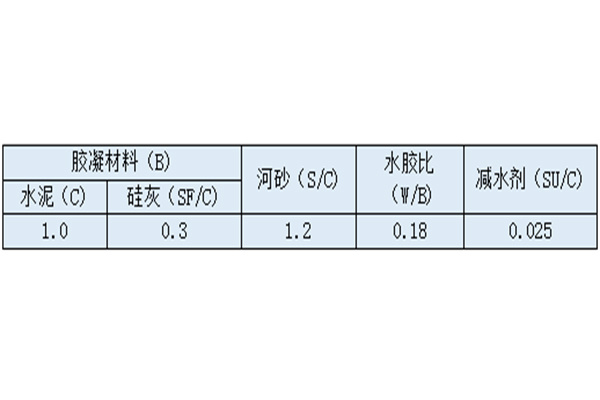

二、基准配合比

三、试件制备与养护





试件制备方法和养护制度：除纤维外的干混料搅拌 5min，加入水和高效减水剂混合液搅拌至形成浆体，通过筛分法逐步添加钢纤维，添加完搅拌 5min 出料入模；常温养护 8h-12h 脱模，90℃蒸汽养护 72h，常温养护至 28d 试验。

ENTER TITLE


四、特种骨料型砂介绍

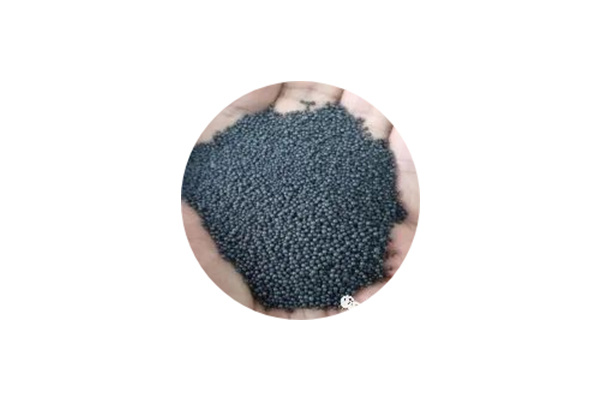

阳光型砂（HYTIDE SF 系列）是由多种原料经混合提炼、造粒等特殊工艺后筛分而成，其致密的晶相结构保证了高硬度和高强度，完美球形体及玻璃体表面等特点丰富了其应用领域。

满足江苏省工程质量检测中心-《建设用砂》标准

供应牌号：

HYTIDE SF005，目数：40-140 目；

HYTIDE SF520，目数，8-40 目；


典型数据：

细度模数：2.5;

人工砂的总压碎值指标：12.2% ;

放射性：内/外照射指数为 0.1;

碱硅酸反应活性（14d膨胀率)：0.07% ;



五、应用及施工

     当前 UHPC 最成熟的应用为钢桥铺装，钢-UHPC 复合桥面大幅度提升了桥面刚度，良好 解决了“钢桥面铺装破损”和“钢结构疲劳开裂”——两大钢桥的痛点难点问题，典型项目：济南凤凰路黄河特大桥铺装 21000 ㎡（2021-8 中交二航局武汉港湾新材料施工）、2017 年杭瑞高速洞庭湖大桥（悬索桥）用 48 天铺装 UHPC（STC）65000 ㎡（湖南中路华程/广东冠 生土木施工）。


           六、问题解答


1、阳光型砂粒径范围？吸水率指标？
阳光型砂粒径 8-140 目（不含粉），可筛分为 SF520（8-40 目）和 SF005（40-140 目）两 种规格，吸水率＜0.5%；，


2、阳光型砂在 UHPC 中优势？
A、阳光型砂为规则球型，且吸水率＜0.5%，不含粉，能降低 UHPC 水胶比，提升强度， 同时提升 UHPC 流动性，改善泵送性能；

B、由于水胶比降低，混凝土更加致密，提升了 UHPC 的耐久型；


3、阳光型砂容重多少？在 UHPC 中使用量？
阳光型砂 SF005 容重 2200KG/m³，SF520 容重 2100KG/m³；在 UHPC 中优先建议用 SF005 型砂，用量为砂总量的 30-50%，也可根据混凝土容重适当调整砂用量；


4、阳光型砂在混凝土是否稳定了？
A、压蒸粉化率试验：在 215℃、2.0MPa 下压蒸 48h，粉化率 1.86%，优于标准 （标准是＜5.9%，压蒸 3h）；

B、微粉代胶强度试验，通过微粉替代水泥的比重提升，抗折、抗压强度急剧下降， 侧面反应出球型骨料无活性，具有较强的稳定性；


C、强碱激发：用 10%浓度 NaOH 水溶液浸泡型砂粉 72H，无硬化现象；

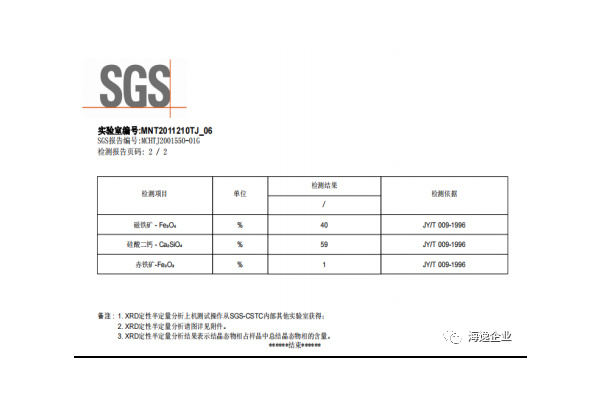

D、SGS 测试报告：磁铁矿：40%，硅酸二钙：59%，赤铁矿：1%；在高温熔炼过 程中生成了硅酸钙和铁酸钙的络合物。
