产品 | 拉挤成型工艺助剂推荐

发布时间:

2021-06-22


拉挤成型介绍

INTRODUCTION

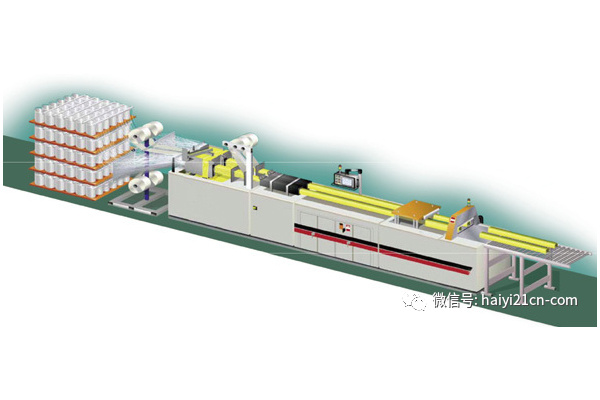

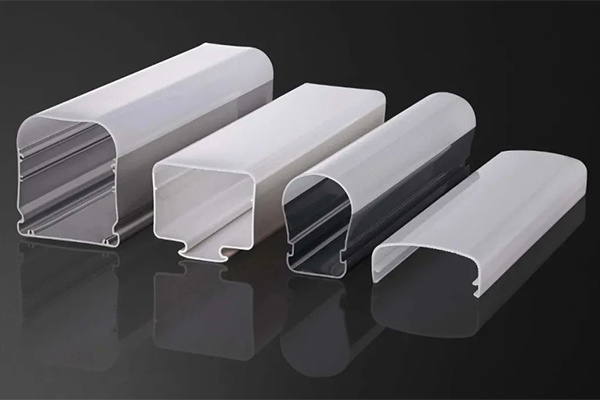

复合材料拉挤成型工艺是在牵引设备的牵引下,将连续纤维或其织物进行树脂浸润并通过成型模具加热使树脂固化,来生产复合材料等截面型材的工艺方法。

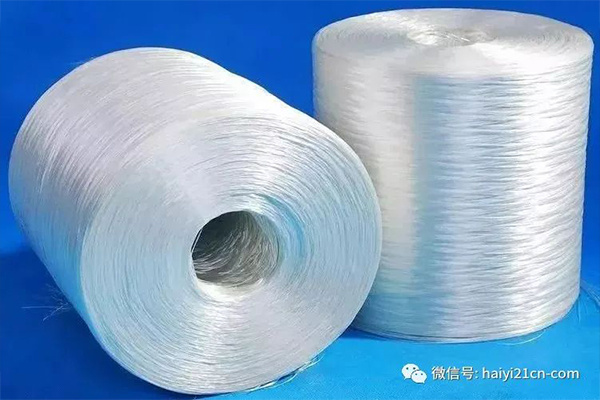

玻纤粗砂排布→浸胶→预成型→拉挤模塑及固化→牵引切割→制品包装

典型拉挤配方有以下2种

  FORMULA

01

典型拉挤配方(UP)


02

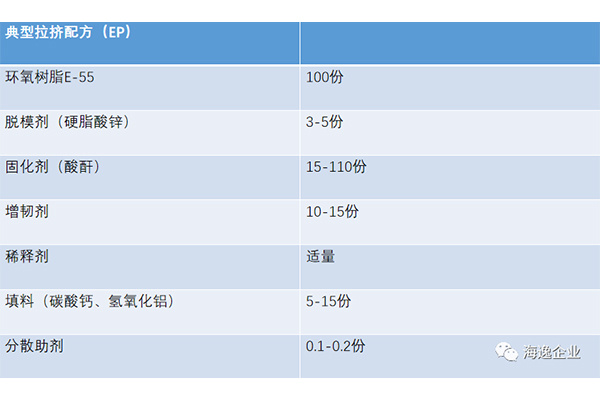

典型拉挤配方(EP)



产品问答时刻




问题1:

拉挤过程中硬脂酸锌和脱模蜡析出,如何解决?

回答1:

方案一:降低硬脂酸锌和脱模剂的使用量,可能会出现堵模现象。

方案二:推荐使用BYK-P9912内脱模剂取代硬脂酸锌和传统外脱模蜡,提升脱模效率,减少表面不规则白黄斑,不影响后续制品打磨,可直接喷漆,改善工厂环境,减少工序。

问题2:

浸胶时间短,型材中部出现白纱,如何解决?

回答2:

方案一:降低树脂粘度,延长浸胶时间,但生产效率降低

方案二:添加浸润助剂BYK-A560(不饱和、乙烯基树脂)、BYK-P9920(环氧树脂玻纤、碳纤),相同浸胶时间提升浸透效率,降低不良率,同时减少气泡影响,成本略微增加。

问题3:

高阻燃体系因添加大量氢氧化铝(ATH)树脂整体粘度较高,不利于玻纤纱浸胶,如何解决?

回答3:

方案一:使用低粘度拉挤树脂和表面处理过的氢氧化铝,但成本提升较为明显。

方案二:推荐使用BYK-W9010、BYK-W9012、BYK-W996等分散剂,添加量1%,大幅度改善体系粘度。
