产品 | 单组分胶黏剂用低温固化剂产品 SUNMIDE LH-210
发布时间:
2021-05-25
SUNMIDE LH-210既可以用作环氧树脂的低温潜伏性固化剂,也可以用作单组份环氧树脂体系双氰胺[DICY]的潜伏性促进剂。作为一种环氧树脂的低温潜伏性固化剂,SUNMIDE LH-210的反应性非常高,它可以在非常低的温度下(如60°C)固化环氧树脂。作为双氰胺(DICY)固化体系的潜伏性促进剂,在不影响储存稳定性的前提下,加入少量的SUNMIDE LH-210可以达到比高温固化时间更短的凝胶时间。

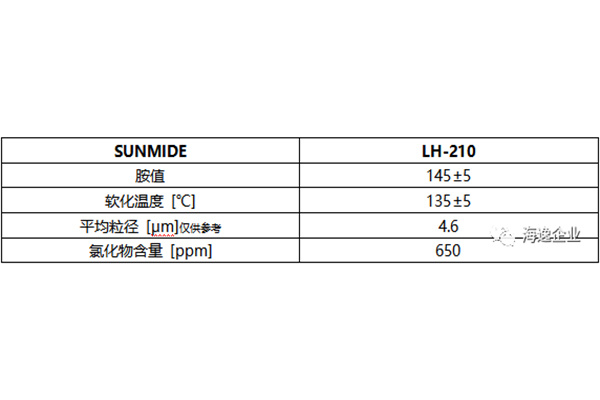

产品基本物性
应用示例

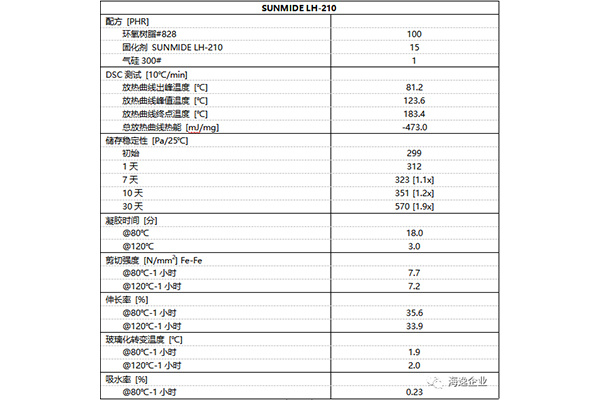

应用低温固化环氧固化剂

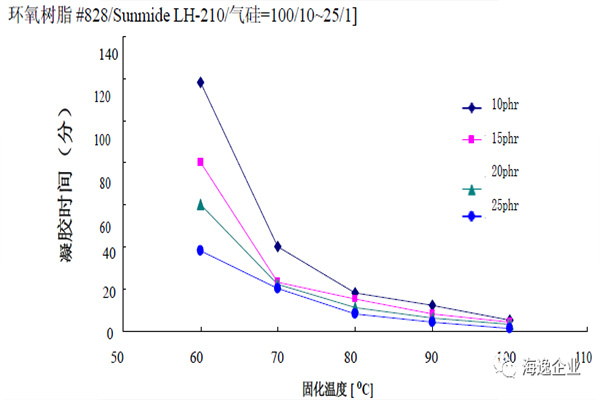

图:固化温度对凝胶时间的影响[不同份数]

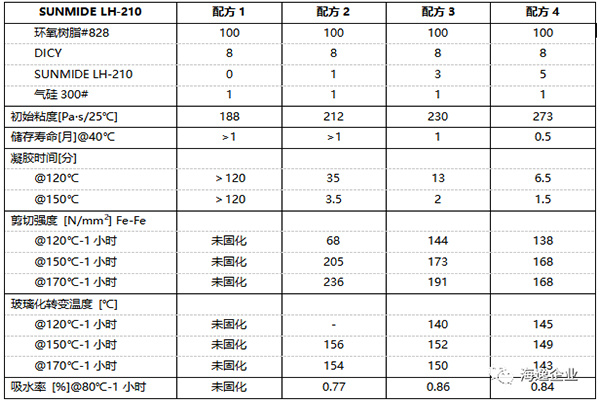

应用低温固化环氧固化剂
产品问答时刻
Haiyi Enterprise
1
SUNMIDE LH-210的产品特点是什么?
答:可以作为促进剂也可以作为潜伏性固化剂,高的玻璃化转变温度,潜伏性好。
Haiyi Enterprise
2
SUNMIDE LH-210适用于哪些技术要求条件下的产品?
答:中等的固化速度、流变性好、耐湿热老化、中等的潜伏期。
Haiyi Enterprise
3
SUNMIDE LH-210 单独作为固化剂使用的建议添加份数是多少?
答:一般建议10-25份,可以根据实际要求进行调整。
版权所有 © 2022 上海海逸科贸有限公司
