产品丨吴羽化学PVDF在锂电池中的应用推荐

发布时间：

2025-06-06

引言

聚偏二氟乙烯（Polyvinylidene Fluoride，简称PVDF）是一种性能优异的高分子材料，具有优异的化学稳定性、热稳定性、机械强度和电绝缘性。这些特性使得PVDF在许多领域都有广泛的应用，本篇重点介绍PVDF在锂离子电池中的应用。

PVDF在锂离子电池中的应用服务介绍

PVDF在锂离子电池中主要作为粘结剂使用，用于将电极活性材料（如正极的锂钴氧化物、负极的石墨）粘附在集流体（如铜箔、铝箔）上。

吴羽化学(KUREHA)的PVDF

1970年吴羽化学在日本率先开始了聚偏二氟乙烯树脂（PVDF）的工业生产，商品名称为KF Polymer。自1991年被采用于世界上第一块商用锂离子电池（LiB）以来，KF Polymer有着众多使用案例。吴羽化学不断积累在电池领域的应用经验，根据不同的需求，开发出了不同型号的PVDF。

【均聚品（HOMO）】

单纯由VDF聚合而成，可根据需求选取不同分子量牌号。

【共聚品（Copoly.）】

通过将VDF与其他单体共聚，可以改善其性能，例如提高柔韧性, 提高浆料抗碱性增粘等。

【改性品（Modified）】

通过添加官能团，改善PVDF的粘接力。

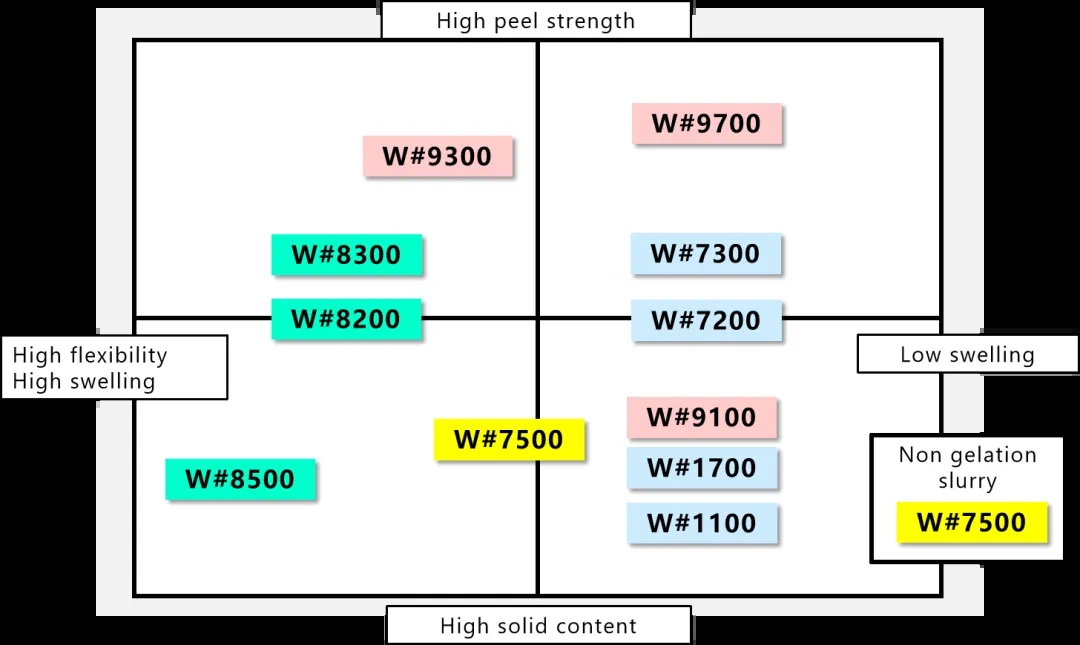

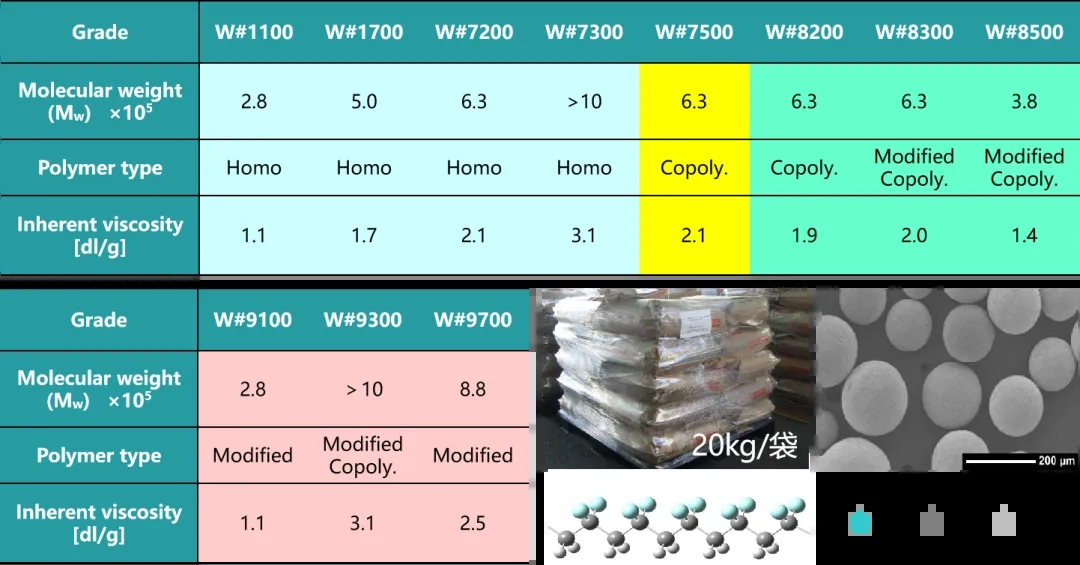

【吴羽化学产品型号】

【三元体系PVDFW#9700以及三元高镍体系抗凝胶品W#7500】

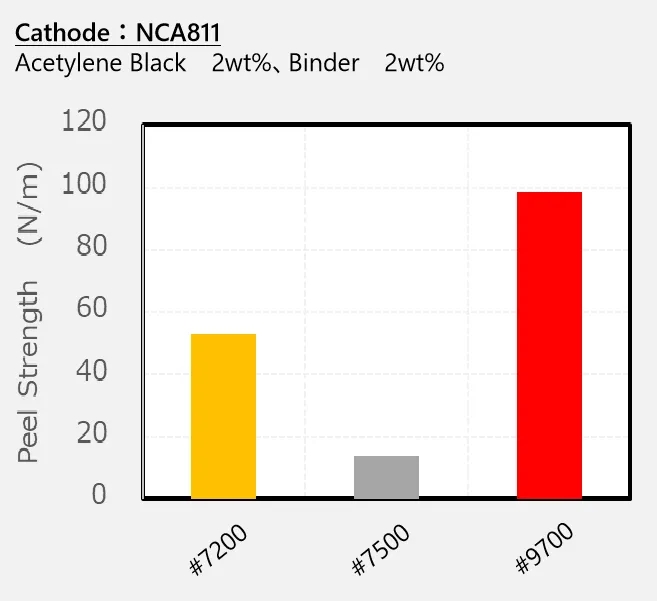

在三元高镍体系中，经常会由于活性物质本身的产碱，导致浆料凝胶现象，而W#7500就是为了解决这一问题而开发。如图所示，使用三元高镍811制作浆料。比较W#7500，与W#7500相同分子量的均聚物W#7200，以及实际在三元中量产使用的W#9700做对比。W#7500在36小时保存后，浆料粘度仍能保持不变，而W#7200在6小时候已经呈现很明显的粘度上升。W#9700则处于W#7500与W#7200之间。从这里可以看出W#7500优秀的抗凝胶性能，目前在三元体系中有大量的使用。

小结
