硅酸铝系列产品优势解析及推荐应用

发布时间：

2022-06-02

  • 硅酸铝系列多款产品性能解析

  • SIPERNAT® 820 A常见应用问题解答






本文目录



针对下文出现的图表中未标全的产品牌号，请对照以下注释进行阅读：

820 A = SIPERNAT® 820 A

830 = SIPERNAT® 830

833 = SIPERNAT® 833

835 = SIPERNAT® 835

OK 412 = ACEMATT® OK 412



硅酸铝家族成员集中亮相

作为一款多功能填料，SIPERNAT® 820 A一直以来都是赢创在油墨应用中的明星产品。

硅酸铝系列中除SIPERNAT® 820 A这款明星产品外，还包括SIPERNAT® 830、SIPERNAT® 833和SIPERNAT® 835等其他产品。

所有硅酸铝产品都具备提高白墨遮盖率、改善油墨抗粘连性，提高叠印油墨转移性、消光等特点。

其他产品虽然在白墨的遮盖率和增白效果上不如SIPERNAT®820 A，但它们各有其独特性，这也决定了它们有别于SIPERNAT® 820 A，能适用于不同的要求。



SIPERNAT® 833

SIPERNAT® 833的研磨分散性比SIPERNAT® 820 A更好。

我们按照下列配方配制8%的硅酸铝浆料 100克，研磨树脂为30% Degalan 64/12 N丙烯酸树脂液（溶剂为正丙酯）。

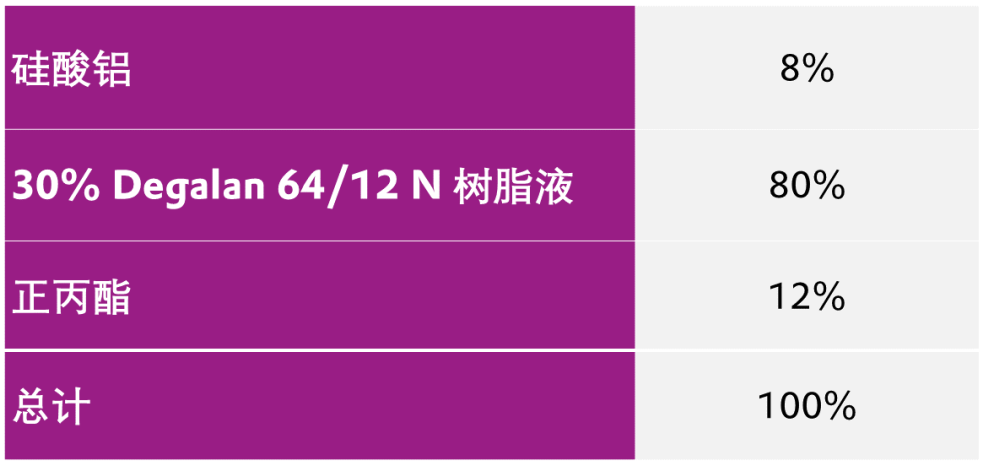

测试配方如下：

放入玻璃珠后振荡研磨，比较浆料研磨细度达到<20um所用的时间。

图一 硅酸铝分散细度所用时间比较图

从上图可以看出，SIPERNAT ®833最容易研磨分散，其次是SIPERNAT® 820 A，国产竞品研磨分散性最差。

由此可以看出，SIPERNAT® 833特别适用于对研磨分散性要求高的白墨应用中。



SIPERNAT® 835

SIPERNAT® 835具备出色的搅拌分散性，特别推荐用于某些不研磨分散，只需要搅拌分散的应用。

以水性印花胶浆为例：原配方中含35%的钛白，测试配方中4%的钛白粉被硅酸铝所替代，分散条件是2000RPM/20分钟。经测试：细度如下：

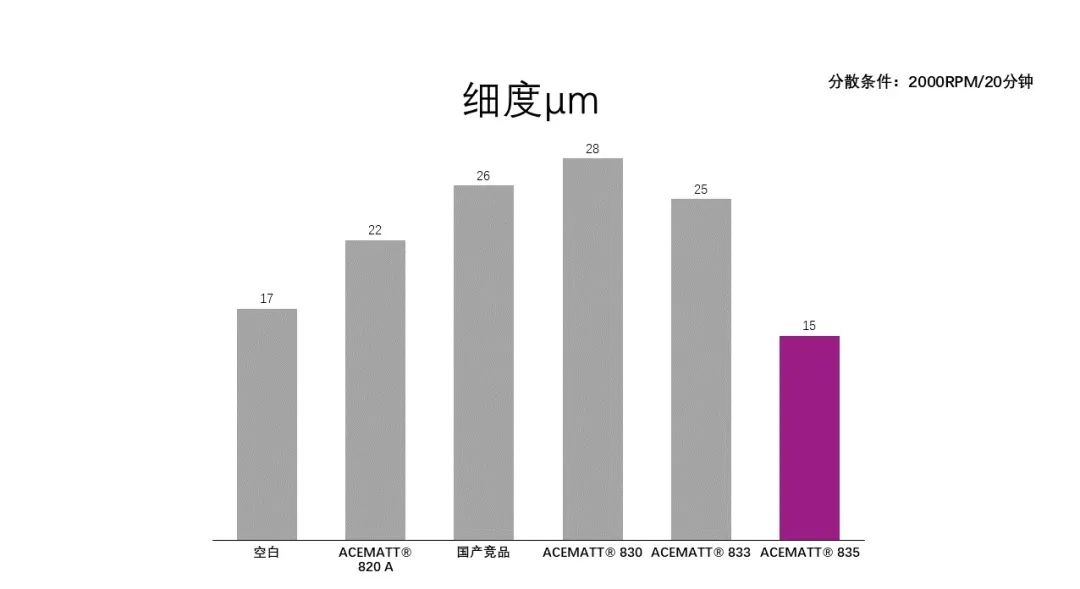

图二  硅酸铝在印花胶浆中应用的细度对比



根据以上实验结果，可以看出在搅拌分散条件下，SIPERNAT® 835的分散效果更佳。

基于SIPERNAT® 835易被搅拌分散的特性，它还被广泛应用于纸箱油墨或光油中，不但能提供良好的防滑效果，而且避免了传统填料碳酸钙容易沉淀的问题。

以下是用于纸箱油墨的水性蓝墨，分别含有10% SIPERNAT®835和10%碳酸钙沉淀情况对比。

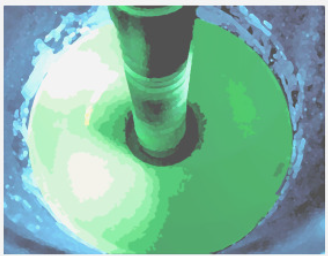

图三 SIPERNAT ®835和碳酸钙沉淀情况对比

(储存条件：50℃,一周)

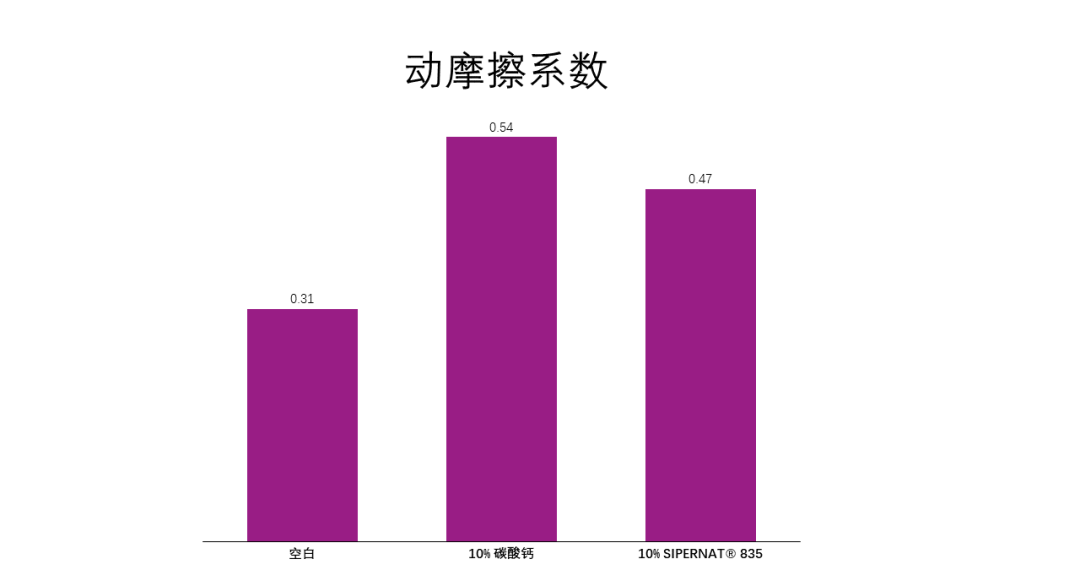

图四 - 纸箱油墨中加入SIPERNAT ®835和碳酸钙后印刷油墨动态摩擦系数对比

可见，SIPERNAT® 835不仅有很好的防滑效果，而且不会沉淀。在具体应用中，也可以将碳酸钙和SIPERNAT ®835结合使用。

SIPERNAT ®830是和SIPERNAT® 820 A性能最为接近的产品。



SIPERNAT® 820 A常见问题答疑

Q&A

由于近期钛白粉价格疯涨，所以SIPERNAT® 820 A持续热销中，客户也提出了各种问题。

问题一

🎤 SIPERNAT® 820 A在白墨中不容易研磨分散。

👨‍🏫 考虑到钛白粉比重大于硅酸铝，建议在搅拌分散时先加入SIPERNAT® 820A，再加入钛白粉，这样分散效果更好。

当然，也可以将SIPERNAT® 820 A换成分散性更好的SIPERNAT® 833。

问题二

🎤 SIPERNAT® 820 A用于提高叠印油墨转移性时，会不会影响油墨光泽？

👨‍🏫 SIPERNAT® 820 A用于提高叠印油墨转移性时，添加量只有0.3%-0.5%，所以基本不会影响油墨光泽。

问题三

🎤 SIPERNAT® 820 A的适宜添加量为多少？为什么有的时候不白？

👨‍🏫 SIPERNAT® 820 A在包装油墨中的添加量为钛白粉含量的5%-10%，在印花胶浆中一般为总配方的3%-5%。由于SIPERNAT® 820 A需要和钛白粉相互作用才能提高遮盖率，所以配方中钛白粉越多，效果越明显。一般原配方中以钛白粉含量30%以上为佳。



问题四

🎤 在复合包装油墨中，客户经常反映SIPERNAT® 820 A会影响油墨表面粗糙度，进而影响无溶剂胶水复合的效果。

👨‍🏫 可以减少SIPERNAT® 820 A的添加量，用SIPERNAT® 820 A同时取代配方中的消光粉和钛白粉，这样可以保持油墨的成膜粗糙度，进而起到提高白墨遮盖率和降低成本的效果。

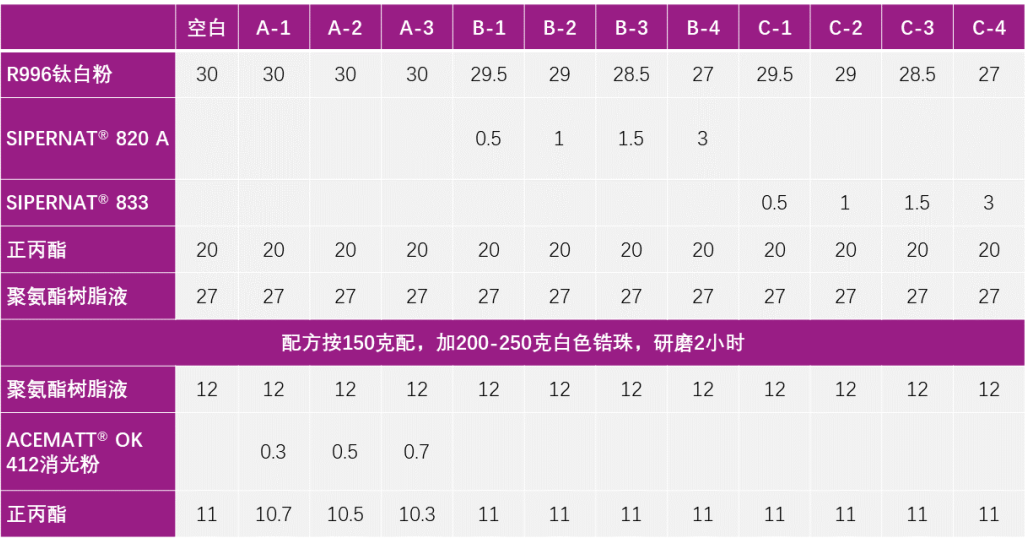

具体以下面配方打样举例：

比较油墨光泽如下（光泽可以反映油墨的粗燥度）

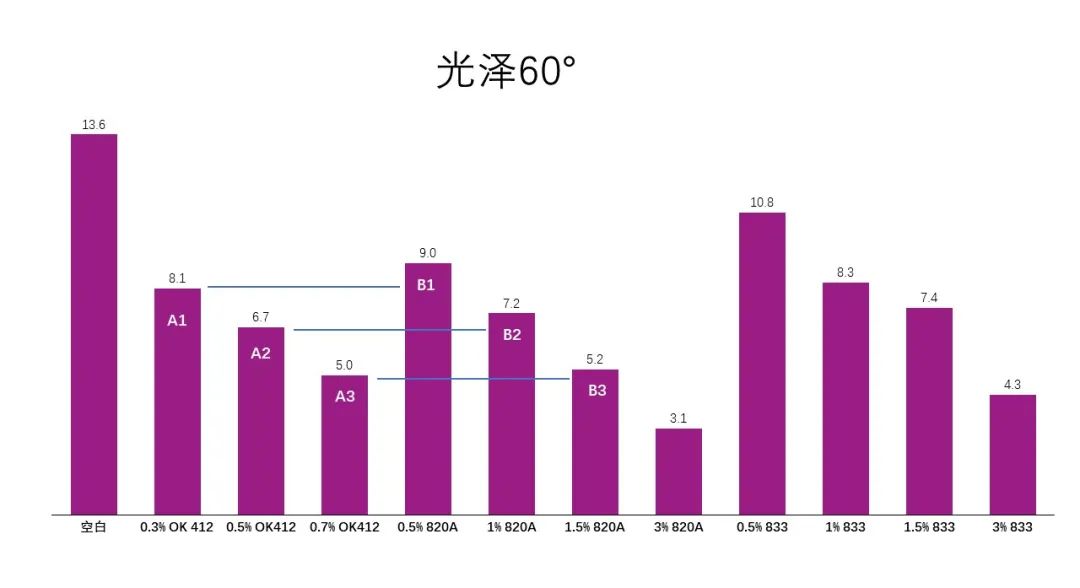

图五 复合白墨光泽比较图

由上图可以看出，两份硅酸铝引起的粗糙度与一份消光粉引起的粗糙度接近。

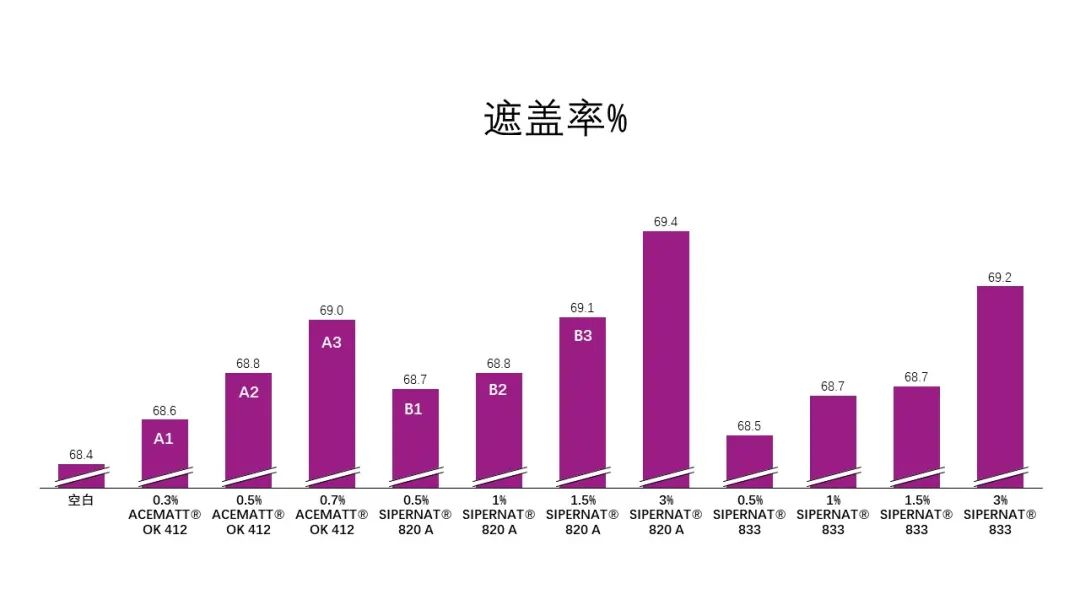

图六  复合油墨遮盖率比较



由以上实验结果及对比A1和B1、A2和B2、A3和B3可以看出，可以用1份硅酸铝同时替代0.5份消光粉和1份钛白粉，可以保持油墨原有的粗糙度，同时还可以提高油墨遮盖率，降低油墨成本。当然也可以选择对油墨粗燥度影响较少的SIPERNAT® 833，但其遮盖率比SIPERNAT® 820 A略差。
