CN - EN
- 中文版
- English

行业新闻

首页

霍尼韦尔在非固化橡胶沥青防水涂料中解决方案

发布时间：

2022-07-08

非固化橡胶沥青防水涂料简

非固化橡胶沥青防水涂料以橡胶、沥青、软化油为主要组份，加入温控剂与填料混合制成的在使用年限内保持粘性膏状体的防水涂料，具有自愈特性，对于建筑工程变形缝等特殊部位的防水处理有突出的效果，广泛使用于非外露建筑防水工程。

当前执行标准：JC/T 2428-2017《非固化橡胶沥青防水涂料》

典型指标

序号	项目		技术指标
1	固含量/%		≥98
2	耐热性/℃		65
			无滑动、流淌、滴落
3	低温柔性		-20℃，无断裂
4	渗油性/张		≤2
5	粘接性能	干燥基面	100%内聚破坏
		潮湿基面

备注：其他详细指标见JC/T 2428-2017《非固化橡胶沥青防水涂料》

非固化施工方式

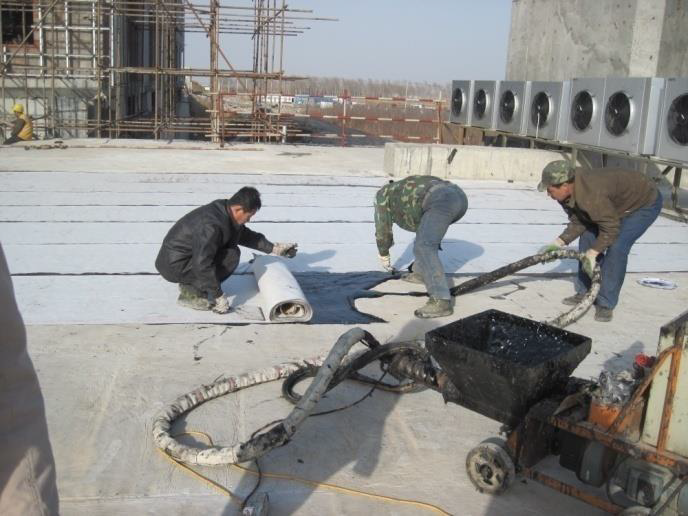

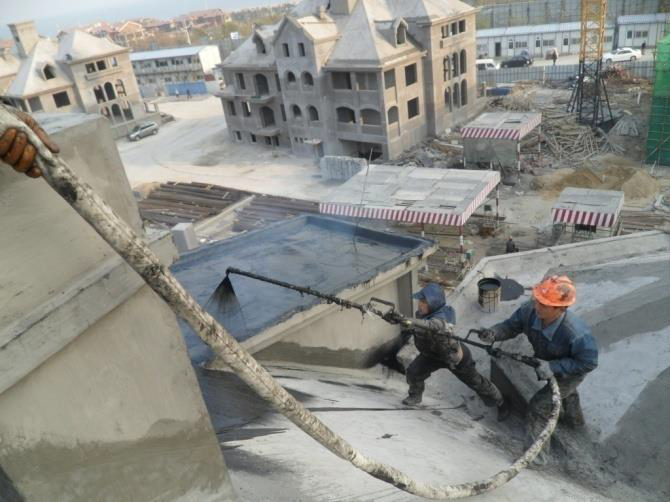

喷涂施工

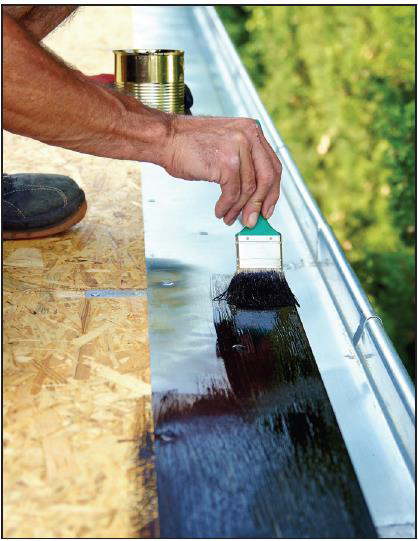

刮涂施工

霍尼韦尔耐高温改性剂及作用介绍

霍尼韦尔耐高温改性剂介绍

/	Honeywell® RF-1000	Honeywell TITAN® 7686
产品类型	均聚聚烯烃	氧化聚烯烃
关键性能	显著提升耐热性2% 的用量通过75度耐热	显著提升耐热性1.5% 的用量通90度耐热
产品应用	满足或稍高于国标	领先国标，雄安标准

Honeywell® RF-1000

Honeywell TITAN® 7686

产品

类型

均聚聚烯烃

氧化聚烯烃

关键

性能

显著提升耐热性2%

的用量通过75度耐热

显著提升耐热性1.5%

的用量通90度耐热

产品

应用

满足或稍高于国标

领先国标，雄安标准

霍尼韦尔耐高温改性剂在非固化橡胶沥青防水涂料中的作用

✦ 提高软化点，改善耐热性

✦ 降低针入度

✦ 降低粘度：提高生产线速度；降低加工温度；提高填料用量

✦ 减少渗油

✦ 改善胎基的浸润性

✦ 提高粘接力

霍尼韦尔主推产品技术指标及主要特点

01 Honeywell® RF-1000典型物理性能

/	RF-1000	测试方法
熔点/℃	113	ASTM D-3954
针入度（25℃）	＜0.1mm	ASTM D-5
物理形态	颗粒状100% 通过30目筛网	/

RF-1000是一款新型沥青用耐高温添加剂，满足客户提高耐温性的要求，同时提供可靠的质量稳定性和高性价比，从而降低耐高温添加剂总使用成本。

产品优势

◆助力客户开发满足和高于行业标准的非固化防水涂料新产品

◆2%的用量可以提升沥青软化点15℃以上

◆降低沥青混合物粘度，方便较低温度下（如130℃）非固化沥青涂料的喷涂施工。

◆供应稳定、供货周期短。

◆推荐用量：非固化沥青涂料总重量的2%左右。

02 Honeywell TITAN® 7686典型物理性能

特性	指标
硬度--25℃（77°F）	＜0.5DMM
熔滴点	136℃
酸值	25 MG KOH/G
150℃粘度	4500CPS
密度	0.99G/CC

产品优势

◆极大的提升沥青涂料的高温性能。

◆不影响粘度水平，方便生产与施工。

◆与沥青的相容性好，不离析，开罐外观好。

◆推荐用量：非固化沥青涂料总重量的1-1.5%左右。

霍尼韦尔耐高温改性剂测试数据

基础配方：设计的“非固化橡胶沥青防水涂料”基础配方如下：

配方组成	添加比例	原料型号
基质沥青	42%	SK70#
环烷油	22%	中石化
SBS	2.50%	中石化1301-1
SBR	2.50%	山东高氏
滑石粉	28%	一般市售
/	98.5%	/

测试结果

配方	130℃粘度	软化点	耐热性
基础配方	1600	51.5	通过65℃， 75℃失败
基础配方 +1.5%HON 7686	1500	80.3	通过90℃
基础配方 +3%RF-1000	1400	84.2	通过90℃
基础配方 +2%RF-1000	1430	77.8	通过75℃
基础配方 +1.5%国产氧化蜡	2500	79.1	通过90℃

结论

✦2% RF-1000可以提升10度的耐热性，同时可以降低配方体系的粘度。

✦增加RF-1000的用量，可以通过90度耐热性测试。

未来发展

随着雄安新区对于非固化橡胶沥青防水涂料的耐热性和130℃下粘度进一步明确，后续会朝着高耐热和低施工温度发展，对于耐高温改性剂的选择至关重要，提升软化点、降低高温下粘度、降低环烷油类使用，将提升非固化橡胶沥青防水涂料质量。

问题解答

01 霍尼韦尔耐高温改性剂与国产改性剂对比，有什么优劣势了？

改性剂种类	典型指标
霍尼韦尔蜡	RF-1000熔滴点：113℃ 7686 熔滴点136℃ 150℃粘度：4500CPS
国产氧化蜡	酸值：10-40MG 150℃粘度：＞10000CPS
PP蜡	熔点：~160℃ 170℃粘度：~300CPS
国产聚乙烯蜡	熔点：~110℃ 140℃粘度：~500CPS
EBS	熔点：~140℃
改性剂种类	性能特点
霍尼韦尔蜡	显著提升高温性能降低体系粘度，同时降低施工温度与沥青相容性好，无离析问题
国产氧化蜡	可提升高温性能，但增加粘度，不方便施工，产品稳定性不高
PP蜡	可提升高温性能，但溶解慢，相容性差，增加粘度，不方便施工，降低体系的粘结性能
国产聚乙烯蜡	对耐热性改善有限
EBS	对耐热性改善有限，容易析出，影响开罐外观
